400-6789-186
彩色高分子稀浆混合料（专利号:ZL201310665692.7），该产品生产线是我公司建成的具有自主知识产权、道路高分子材料全自动化生产线。填补了水性彩色道路产品的国内空白，是国内先进环保复合型水性彩色沥青基材料。采用热反射性颜填料，可降低路面温度5-10℃，缓解城市热岛效应，减少材料老化，提高路面抗车辙能力20%，延长道路寿命3-7年，与环氧、聚氨酯等其他技术路线的彩色路面材料相比，具有“施工速度快、综合成本低、环保无污染”的显著特点。适用于不同等级道路、旅游公路、专用道路的美化亮化、警示和诱导交通。
彩色高分子稀浆混合料（Ⅱ型）双组份，由水性复合沥青基胶粘系统、石料、耐候颜料、多种助剂经过全自动化生产线加工而成。内聚力比Ⅰ型更高、VOC含量低，具备优异的水性、耐老化性和综合力学性能。可减少路面对太阳热辐射的吸收，有效减轻沥青层的老化，减缓城市热岛效应，延长道路使用寿命，美化城市环境，规范交通秩序，满足各种路面使用要求。
适用于面积不规则、道路弯多陡急、多色系变换频繁的机动车道及非机动车道，如旅游公路、高速公路服务区、停车场、林荫大道、园区道路、人行道等沥青路面和水泥混凝土路面。
（1）原路面病害提前修复，做好坡度处理避免积水;
（2）沥青基材表面清除浮土、灰尘;水泥混凝土基材表面先进行抛丸或精铣创，去除浮浆，让基材表面有2-3mm的构造深度;然后用吹风机清理干净灰尘;

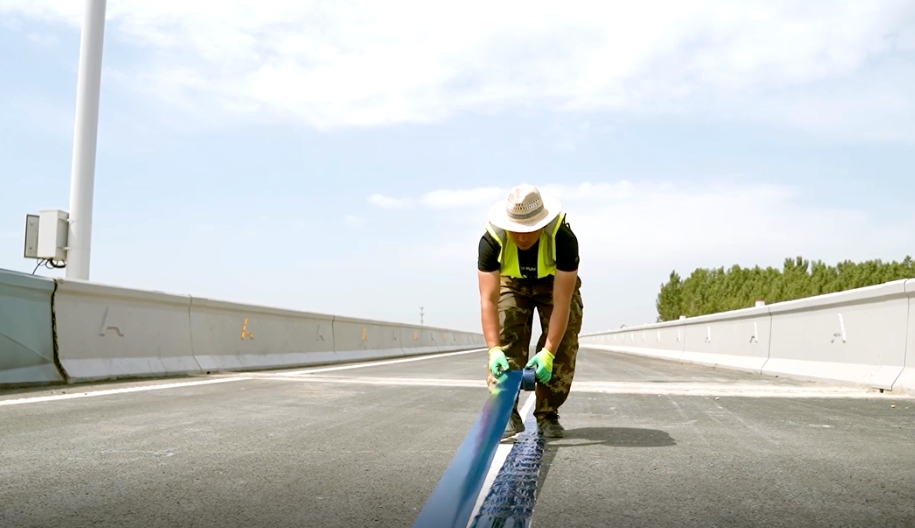

（3）在施工区域周围贴胶带分离防护;
（4）水泥混凝土基材上须喷涂界面剂JMJ-03，界面剂表干后进行下一道工序，界面剂参考用量:0.2kg/m;

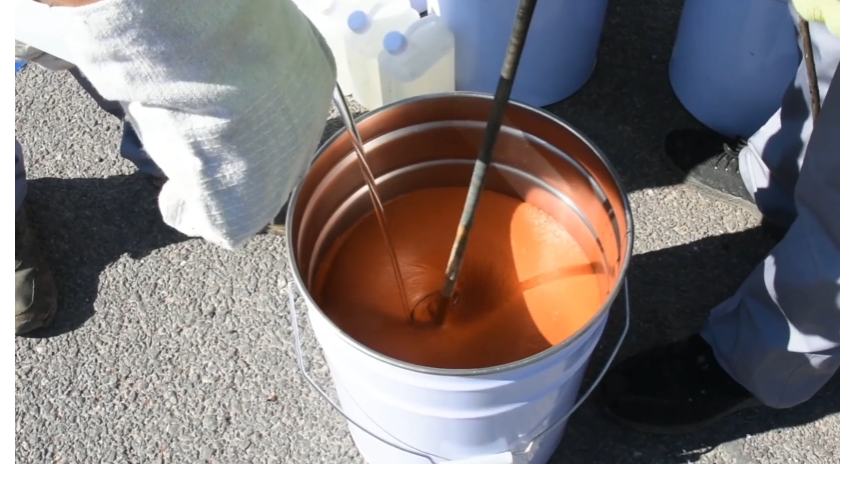

（5）开启包装桶，根据面积按规定配比配料(该产品为双组份，质量比A:B=24:1)，将B料倒入A料中，电动机械搅拌约1分钟至均匀状态;材料调配好后，须在1小时内用完;
（8）注意事项
1）施工时地表温度必须低于45℃、高于5℃;雨天不能施工;
2）水泥混凝土原路面拉拔强度低于0.6 MPa、涂刷界面剂后拉拔强度低于1.0 Mpa，不能施工;
3）Ⅱ型不得使用于新建沥青路面上，在北方地区新铺沥青路面经过通车一个月后可以使用。
包装 25kg/桶(A料:24kg/桶;B料:1kg/壶)
贮存条件 5-35℃，防止日光暴晒，冬季时应采取适当防冻措施;保质期6个月。
河北省石家庄市新华里商业街区(誉宏装饰城）
太原市河西农副产品市场改造翻新
石家庄滹沱河艺术生态岛
全国第二届青运会环公路自行车赛道
键翻阅图片
